R系列硬齿面斜齿轮减速机

2022-04-06

R系列斜齿轮减速机减速机减速机为硬齿面的斜齿轮减速机,齿轮材料全部采用20CrMnTi,经渗碳处理,齿面硬度达58-62HRC,磨齿后精度可达6级,以确保减速机减速机的可靠性及低噪音。减速机主要传动部位轴承均选用进口轴承,密封件选用台湾的骨架油封,所配功率从0.09KW-160KW,输出扭矩可达20N.M-14800N.M,速比可从(配4极电机)1.6-264,可分一级传动(传动效率可达98%),二级传动(传动效率可达96%),三级传动(传动效率可达94%);如配6极或8极电机可获得更低的输出转速;如需更低的输出转速可用采用双级减速机组合的形式,可获得较低的输出转速(一万多速比)。以上如在输入端配上无级变速机更可实现变速的要求。输出形式有立式和卧式两种,输出轴分实心轴、空心轴(或非标制作),可在不同方位及角度安装使用,可正反转使用。减速机减速机可配不同类型的电机(普通电机、单相电机、防爆电机、变频电机、制动电机等)。R系列斜齿轮减速机广泛应用于食品粮食机械、印刷包装机械、立体车库设备、环保机械、输送设备、化工设备、冶金矿山设备、钢铁电力设备等等(市场上已采用此类产品代替摆线针轮减速机以满足更高的要求)R系列减速机型号:

R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167

RF17、RF27、RF37、RF47、RF57、RF67、RF77、RF87、RF97、RF107、RF137、RF147、RF167

RX31、RX51、RX61、RX71、RX81、RX91、RX101、RX121、RX151



R硬齿面斜齿轮减速机

产品概述

1、本系列减速机结合国际技术要求制造,具有很高的科技含量;

2、硬齿面减速机节省空间,可靠耐用,承受过载能力高,功率可达132KW;

3、能耗低,性能优越,减速机效率高达95%以上;

4、振动小,噪音低,节能高;

5、R系列斜齿轮硬齿面减速机选用优质锻钢材料,钢性铸铁箱体,齿轮表面经过高频热处理;

6、经过精密加工,确保轴平行度和定位轴承要求,形成斜齿轮传动总成的减速机配置了各种类电机,组合成机电一体化,完全保证了减速电机产品使用质量特性。

性能特点

1、小偏置输出,结构紧凑,最大限度利用箱体空间,二级、三级在同一箱体内。

2、采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。

3、安装方式:底脚安装、法兰安装有大小法兰,易于选择。

4、实心轴输出,平均效率是二级96%、三级94%、R/R 组合平均效率85%。

5、专为搅拌设计的RM系列能承载较大的轴向力、径向力。

技术参数

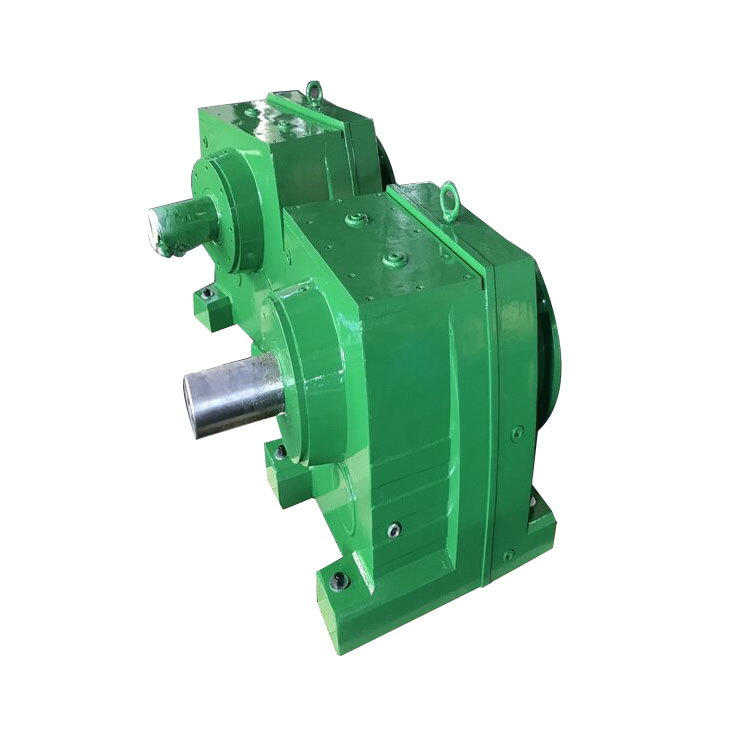

速比范围:R基本型3.33~289.74,RX型1.3~8.65,R/R组合型可达到27001

扭矩范围:R基本型85~18000 Nm,RX型20~1680 Nm

功率范围:R基本型0.18~160 kW,RX型0.18~132 kW

结构形式

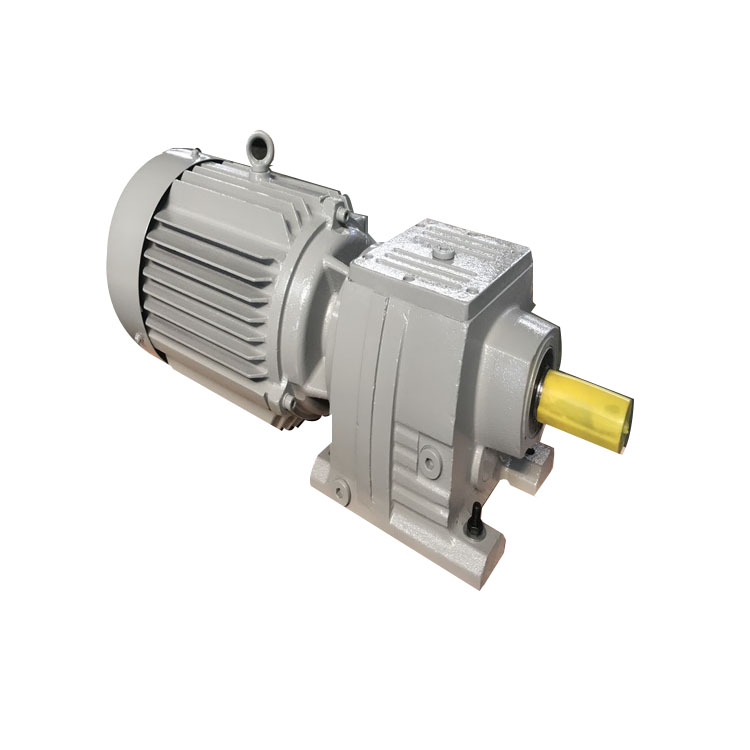

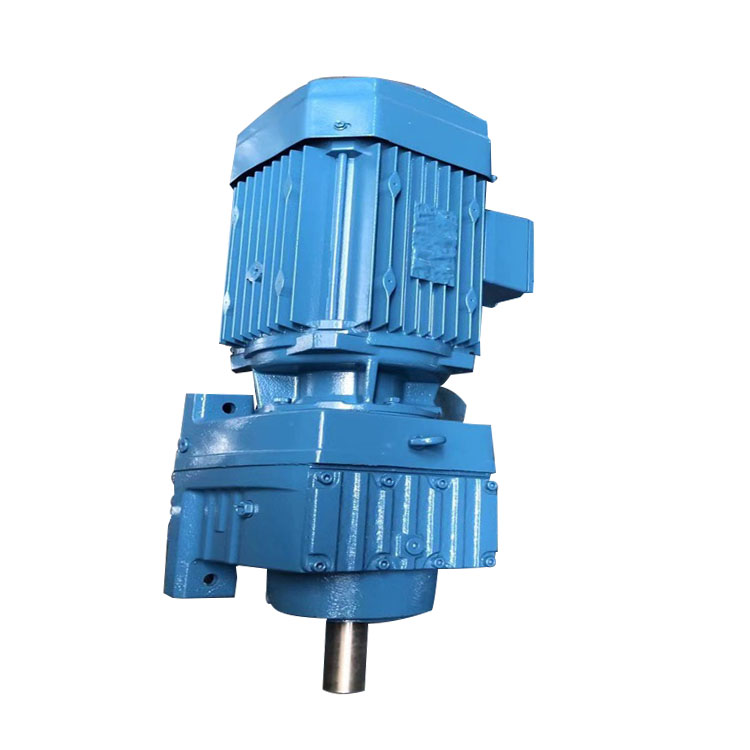

R:轴伸式底脚安装   RF:法兰安装

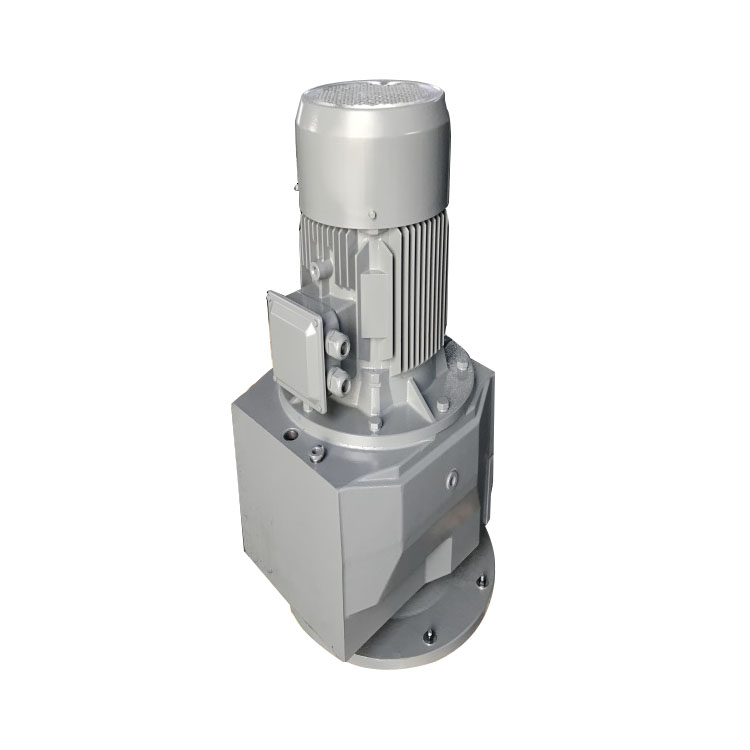

R…F:底脚法兰安装  RM: 法兰安装带加长轴承箱

RX:单级底脚安装    RXF:单级法兰安装
R系列硬齿面斜齿轮减速机主要型号有:

R/RF17、R/RF27、R/RF37、R/RF47、R/RF57、R/RF67、R/RF77、R/RF87、R/RF97、R/RF107、R/RF137、R/RF147、R/RF167

R系列硬齿面斜齿轮减速机一级减速机主要型号有:

RX/RXF37、RX/RXF47、RX/RXF57、RX/RXF67、RX/RXF77、RX/RXF87、RX/RXF97、RX/RXF107、RX/RXF127、RX/RXF157
